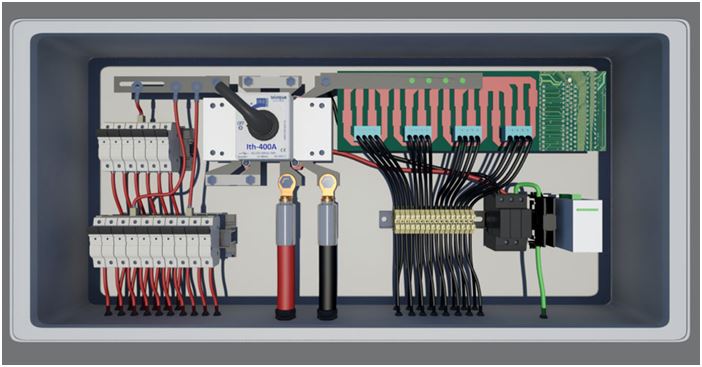

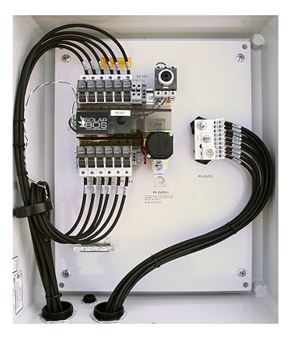

Il ruolo del box combinatore è quello di portare l'uscita di più stringhe solari insieme che ogni conduttore di stringa atterra su un terminale di fusibile e l'uscita degli ingressi fusi sono combinati su un singolo conduttore che collega la scatola all'inverter. Questo è un box combinatore più semplice, ma una volta che ne hai uno nel tuo progetto solare, ci sono funzionalità aggiuntive tipicamente integrate nella scatola. Interruttori di disconnessione, apparecchiature di monitoraggio e dispositivi di spegnimento rapido a distanza sono esempi di apparecchiature aggiuntive.
I box combinatori solari consolidano anche la potenza in ingresso in un unico feed principale che si distribuisce a un inverter solare. Ciò consente di risparmiare costi di manodopera e materiali grazie a riduzioni dei cavi. Le scatole combinate solari sono progettate per fornire protezione da sovracorrente e sovratensione per migliorare la protezione e l'affidabilità dell'inverter.
Se un progetto ha solo due o tre stringhe, come in una tipica casa, non è necessaria una scatola combinatore. Piuttosto, collegherai la stringa direttamente a un inverter. È solo per i progetti più grandi, ovunque da quattro a 4000 stringhe che si rendono necessarie le cassette combinatrici. Tuttavia, le scatole di combinatori possono avere vantaggi nei progetti di tutte le dimensioni. Nelle applicazioni residenziali, le cassette combinatrici possono portare un piccolo numero di stringhe in una posizione centrale per facilitare l'installazione, la disconnessione e la manutenzione. Nelle applicazioni commerciali, le scatole di combinatori di dimensioni diverse vengono spesso utilizzate per catturare energia da schemi non ortodossi di vari tipi di edifici. Per i progetti su scala aziendale, le scatole combinatrici consentono ai progettisti di siti di massimizzare la potenza e ridurre i costi di materiale e manodopera distribuendo le connessioni combinate.
La scatola del combinatore deve risiedere tra i moduli solari e l'inverter. Quando posizionato in modo ottimale nell'array, può limitare la perdita di potenza. La posizione può anche essere importante per il prezzo. "La posizione è molto importante perché un combinatore in una posizione non ottimale può potenzialmente aumentare i costi di DC BOS da perdite di tensione e di potenza. Costituisce solo pochi centesimi per watt, ma è importante avere ragione.
Per le scatole del combinatore è necessaria poca manutenzione. L'ambiente e la frequenza di utilizzo dovrebbero determinare i livelli di manutenzione. È una buona idea ispezionarli periodicamente per individuare perdite o collegamenti allentati, ma se una combinazione è installata correttamente, dovrebbe continuare a funzionare per tutta la durata del progetto solare.
La qualità della scatola del combinatore è la considerazione più importante quando ne selezioni uno, soprattutto perché è la prima apparecchiatura collegata all'uscita dei moduli solari.
Quest'anno la protezione da arco elettrico e i dispositivi di spegnimento rapido remoto sono più popolari che mai, a causa dei recenti cambiamenti nel National Electrical Code che li richiedono in molte applicazioni solari. Le nuove tecnologie e componenti sono guidati dai cambiamenti NEC, così come il desiderio di migliorare l'efficienza energetica e la riduzione del costo del lavoro. Alcuni di questi nuovi componenti includono: componenti a tensione più elevata, hardware di montaggio integrato e opzioni di messa a terra personalizzate.
