1. Moduli funzionali e componenti principali del mobile connesso alla rete-
|
Modulo funzione |
Funzione fondamentale |
Componente principale |
Funzione componente |
|
Linea in entrata e modulo di distribuzione dell'alimentazione |
Ricevere l'energia CA in uscita dall'inverter, realizzare la raccolta e la distribuzione dell'energia e costruire il canale del circuito di connessione alla rete principale- |
Interruttore automatico della linea in ingresso |
Interruttore automatico della linea in ingresso: interruzione del circuito principale + protezione da sovraccarico/cortocircuito |
|
Interruttore di isolamento |
Interruttore di isolamento: fornire punti di interruzione evidenti per la manutenzione |
||
|
Sbarra collettrice/Sbarra in rame |
Sbarra collettrice: sopporta una corrente elevata e raccoglie energia elettrica multi-canale |
||
|
Morsettiera in uscita |
Morsettiera in uscita: standardizza la connessione tra l'armadio di connessione alla rete-e i cavi lato rete-, riduce il rischio di errori di cablaggio e facilita la manutenzione successiva |
||
|
Modulo di protezione della connessione-alla rete (unità di sicurezza principale) |
Garantire la sicurezza bidirezionale del sistema di generazione di energia e della rete elettrica, prevenire danni alle apparecchiature causati da guasti della rete/effetto isola/sovratensioni |
Dispositivo di protezione anti-isola |
Dispositivo anti- isola: componente principale, rileva l'effetto isola e interrompe il circuito |
|
Relè di sovratensione/sottotensione/sovrafrequenza/sottofrequenza |
SPD: sopprime la sovratensione transitoria e protegge i componenti |
||
|
Dispositivo di protezione contro le sovratensioni (SPD) |
Relè: monitora i parametri della rete e attiva la protezione anomala |
||
|
Dispositivo di protezione dai guasti a terra |
Dispositivo di protezione dai guasti a terra: monitora-in tempo reale la corrente di guasto a terra, interrompe rapidamente il circuito in caso di guasto e previene incidenti personali o alle apparecchiature causati da dispersioni elettriche |
||
|
Modulo di misurazione e monitoraggio della potenza |
Misura con precisione l'energia elettrica-connessa alla rete, monitora i parametri operativi della rete elettrica/del sistema di generazione di energia e fornisce dati per la definizione/la diagnosi |
Contatore elettrico multifunzionale trifase- |
CT/VT: converte grande corrente/alta tensione in piccoli segnali per adattarsi alla misurazione del contatore |
|
Trasformatore di corrente (TA) / Trasformatore di tensione (TV) |
Contatore elettrico: misura l'energia elettrica attiva/reattiva, monitora tensione/corrente/frequenza |
||
|
Terminale di misurazione e controllo |
Terminale di misurazione e controllo: raccoglie dati e supporta la visualizzazione locale/remota |
||
|
Indicatore luminoso di stato/schermo di visualizzazione |
Indicatore luminoso di stato: visualizza in modo intuitivo lo stato di chiusura della connessione alla rete-, allarme di guasto, accensione, ecc.; Schermata di visualizzazione: visualizza i dati sull'energia elettrica, i parametri di rete e i codici di errore localmente senza apparecchiature esterne |
||
|
Modulo di controllo e comunicazione della connessione alla rete- |
Realizza la commutazione intelligente del circuito di connessione alla rete-, scambia informazioni con il sistema di monitoraggio fotovoltaico/dispacciamento della rete e soddisfa i requisiti di dispacciamento |
Contattore di connessione-alla rete |
Contattore: riceve segnali e commuta automaticamente il circuito di connessione alla rete- |
|
Controllore/PLC |
Controller: coordina le azioni di ciascun modulo ed esegue la logica preimpostata |
||
|
Modulo di comunicazione (4G / Ethernet / RS485) |
Modulo di comunicazione: realizza il monitoraggio remoto e la trasmissione dei dati |
||
|
Commutatore manuale/automatico |
Commutatore manuale/automatico: cambia la modalità di controllo, riceve istruzioni remote/PLC in modalità automatica; Realizzare il funzionamento locale in modalità manuale per soddisfare le esigenze di manutenzione o di emergenza |
||
|
Cabinet e modulo ausiliario |
Fornire supporto di installazione e ambiente protettivo per garantire il funzionamento stabile dei componenti interni in ambienti esterni/industriali |
Armadio in metallo (IP54 e superiore) |
Cabinet: antipolvere, impermeabile e impedisce l'intrusione di oggetti estranei |
|
Ventola di raffreddamento/termostato |
Ventola di raffreddamento: avvio e arresto in base alla temperatura per evitare l'invecchiamento dei componenti- dovuto alle alte temperature |
||
|
Illuminazione di manutenzione |
Illuminazione per la manutenzione: fornisce una fonte di luce per la manutenzione in-armadio |
||
|
Canalina/canale portacavi |
Canalina portacavi/canale: disporre i cavi in modo ordinato e facilitare la manutenzione |
||
|
Striscia sigillante |
Striscia di tenuta: migliora le prestazioni di tenuta dell'armadio, impedisce l'ingresso di polvere e acqua piovana nell'armadio e garantisce il funzionamento affidabile dei componenti in ambienti difficili |
In base alle descrizioni dei moduli funzionali e dei componenti principali dell'armadio connesso alla rete-nella tabella sopra, è possibile selezionare e abbinare rapidamente qualsiasi soluzione di armadio connesso alla rete-. Ecco due esempi.
Cabinet connesso a quattro-griglia di canali-da 2.400 kW
La selezione dei componenti per l'armadio collegato alla rete da 400 kW-si basa su un calcolo completo che coinvolge la tensione nominale del sistema, la corrente totale, la corrente di ingresso per canale dell'inverter, il coordinamento della protezione, i requisiti di precisione della misurazione e l'adattabilità ambientale. Di seguito è riportata la giustificazione dettagliata della selezione per i componenti chiave di questa soluzione:
Componenti della linea in ingresso e del circuito principale
Interruttore automatico telaio (TGW1N-1600/4P-800A)
Base di calcolo:
Potenza totale del sistema: 400kW
Voltaggio nominale: 380 V (tri-fase)
Fattore di potenza: prudenzialmente stimato a 0,8
Formula di calcolo attuale:
Considerando una ridondanza 1,1x e gli effetti armonici, si seleziona 800 A come valore nominale standard.
Funzione specifica-PV: dotato di intervento ritardato per sottotensione per evitare impatti improvvisi sulla connessione-alla rete quando la rete viene ripristinata.
Interruttore automatico di ingresso (NM1-250S/4300 250A)
Potenza stimata per canale dell'inverter:
4 canali di ingresso, ciascuno di circa 100kW
Corrente per canale:
La selezione di 250 A fornisce una capacità di sovraccarico pari a 1,3 volte, garantendo l'assenza di interventi fastidiosi durante i sovraccarichi dell'inverter a breve-termine.
Sezionatore rotativo (HD13BX-1000A/41 4P)
Giustificazione della selezione:
Utilizzato per fornire punti di interruzione visibili per garantire la sicurezza della manutenzione.
Valutato a 1000 A > 800 A dell'interruttore principale, soddisfacendo i requisiti di isolamento.
Barra collettrice (barra in rame, 800 A)
Base di selezione:
La capacità di carico di corrente-delle sbarre in rame è stimata a 2 A per mm². Un requisito di 800 A richiede un'area della sezione trasversale di almeno 400 mm².
In genere, viene utilizzata la specifica TMY-80×10 (800 mm²) o equivalente per garantire un aumento della temperatura inferiore o uguale a 40 K.
Componenti del modulo di protezione
Dispositivo di protezione contro le sovratensioni (LYY1-40kA)
Base di selezione:
Gli impianti fotovoltaici sono spesso esposti ad ambienti esterni con elevati rischi di sovratensioni indotte dai fulmini-.
La capacità di scarica di 40 kA soddisfa i requisiti dei test di Classe II, adatta per la protezione dai fulmini nei sistemi di distribuzione a bassa-tensione.
Interruttore automatico di protezione SPD (NXB-63AC63 4P)
Giustificazione della selezione:
Utilizzato per la protezione-frontend dell'SPD per impedire che l'SPD influenzi il circuito principale in caso di cortocircuito.
La classificazione 63A corrisponde all'SPD, garantendo che non scatti durante la normale conduzione dell'SPD.
Componenti del modulo di misurazione
Trasformatore di corrente (BH-0.66 800/5 Classe 0,5)
Base di selezione:
La corrente del circuito principale è di circa. 760A. Selezionando un TA 800/5 si ottiene una corrente secondaria di 5 A, adatta per strumenti di misurazione.
La classe di precisione 0,5 soddisfa i requisiti di misurazione della connessione alla rete-.
Contatore elettrico multifunzionale (AMC96L-E4)
Giustificazione della selezione:
Supporta la comunicazione RS485, consentendo il caricamento dei dati per tensione, corrente, potenza, energia, ecc.
Conforme ai requisiti della rete per l'acquisizione e il monitoraggio dei dati nei punti di connessione alla rete fotovoltaica-.
Componenti del modulo di controllo e ausiliario
Fusibile (RT14-400V 6A)
Giustificazione della selezione:
Utilizzato per la protezione dei circuiti secondari, come alimentatori di controllo, moduli di comunicazione, alimentazione dello strumento, ecc.
I fusibili da 6 A possono resistere a correnti di spunto di breve-durata e si scollegano rapidamente durante i cortocircuiti per proteggere i componenti di controllo.
Terminali Corrente/Tensione (45 / 90 pz)
Base di selezione:
Ogni TA richiede il collegamento ai terminali di corrente; ogni segnale di tensione richiede il collegamento ai terminali di tensione.
Considerando la necessità di 3 TA, tensione trifase-, contatore multifunzione, scatola antifurto-e così via, i terminali 45/90 forniscono una ridondanza ragionevole.
Custodia (GGD 800×800×2200)
Giustificazione della selezione:
L'armadio GGD è un armadio di distribuzione standard a bassa-tensione, adatto per layout a corrente elevata e multi-circuito.
Le dimensioni consentono lo spazio necessario per sistemare l'interruttore, le sbarre collettrici, i TA, il contatore, la cassetta antifurto, ecc.
|
NO. |
Nome del componente (con modello e specifiche) |
Unità |
Quantità |
Modulo funzione |
Funzione principale corrispondente del modulo |
Descrizione della funzione del componente |
Immagine |
|
1 |
Interruttore automatico telaio (TGW1N-1600/4P-800A, con intervento ritardato per sottotensione specifico per il fotovoltaico) |
Pezzo |
1 |
Linea in entrata e modulo di distribuzione dell'alimentazione |
Ricevere l'energia CA in uscita dall'inverter, realizzare la raccolta e la distribuzione dell'energia e costruire il canale del circuito di connessione alla rete principale- |
Con la funzione di intervento ritardato per sottotensione, effettua l'interruzione del circuito principale, la protezione da sovraccarico/cortocircuito-e il controllo della connessione-specifica della rete-del fotovoltaico |
|
|
2 |
Interruttore automatico di ingresso (NM1-250S/4300 250A) |
Pezzo |
4 |
Interruttore automatico della linea in ingresso a 4-canali, responsabile della protezione da interruzione e da cortocircuito/sovraccarico delle linee in ingresso di ciascun inverter |
|
||
|
3 |

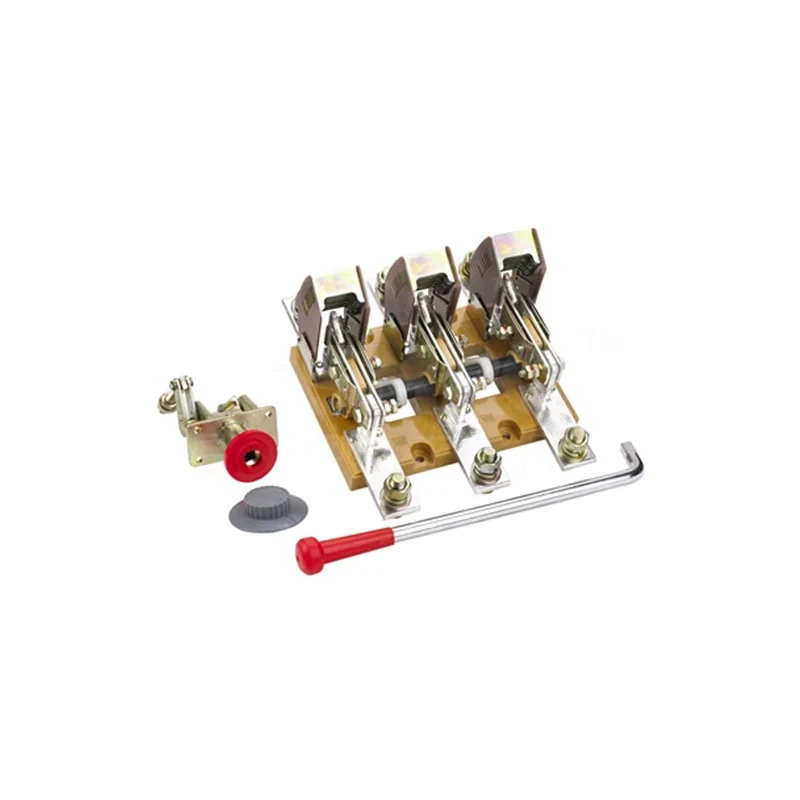

Sezionatore rotativo isolante (HD13BX-1000A/41 4P) |
Pezzo |
1 |
Fornire evidenti punti di interruzione durante la manutenzione per garantire la sicurezza personale del personale operativo e di manutenzione |
|
||
|
4 |

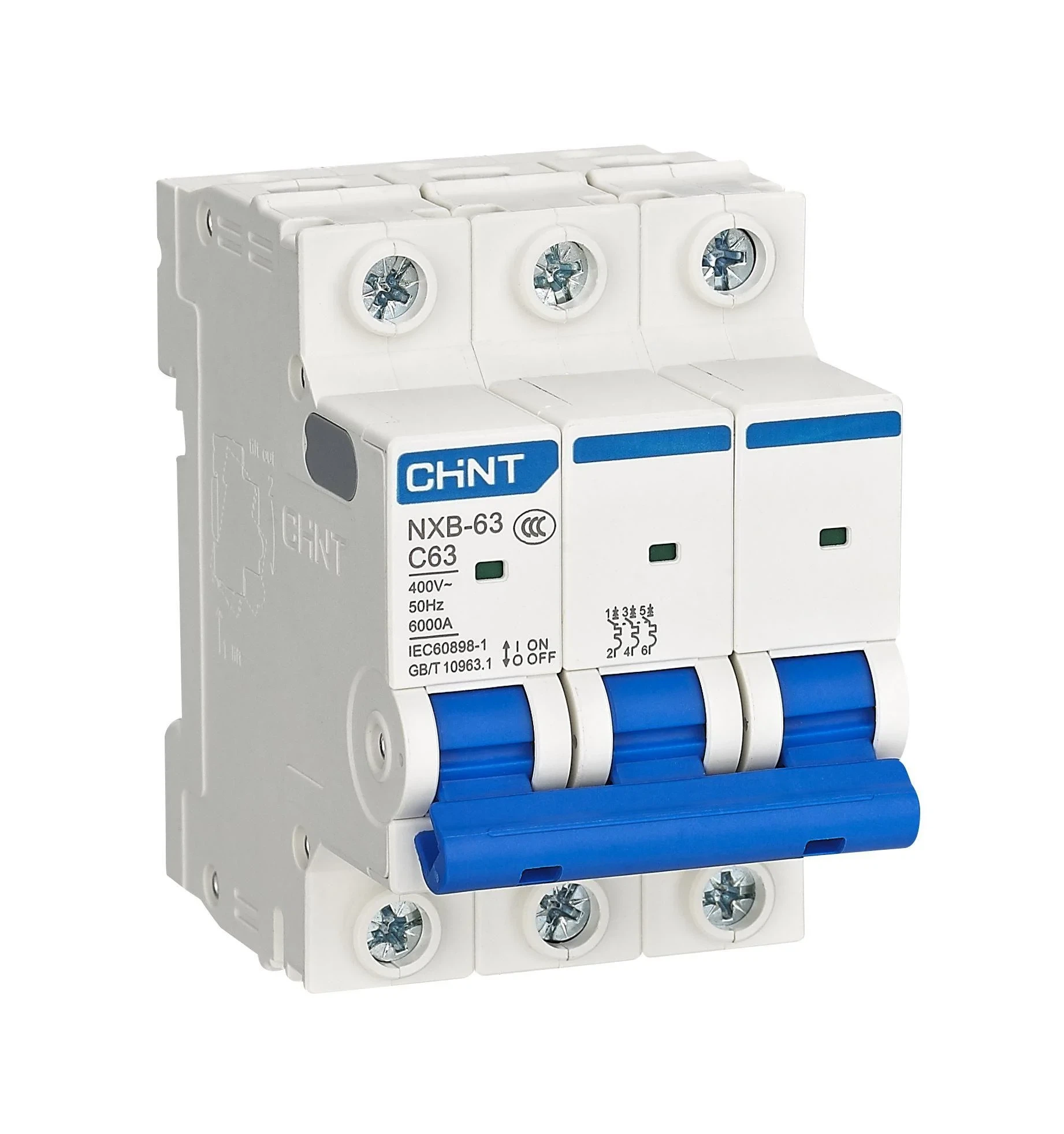

Interruttore automatico miniaturizzato (NXB-16AC63 2P) |
Pezzo |
1 |
Fornire protezione indipendente del circuito di alimentazione per apparecchiature ausiliarie (come terminali di misurazione, circuiti di controllo) |
|
||
|
5 |
Supporto per sbarre bus |
Impostato |
2 |
Fissare e sostenere la fila di rame delle sbarre collettrici, garantire un'installazione stabile e un isolamento affidabile della fila di rame ed evitare rischi di cortocircuito- |
|
||
|
6 |
Connettore in rame |
Pezzo |
18 |
Utilizzato per il collegamento di file di rame con cavi e componenti, garantisce una trasmissione stabile della corrente e riduce la resistenza di contatto |
|
||
|
7 |

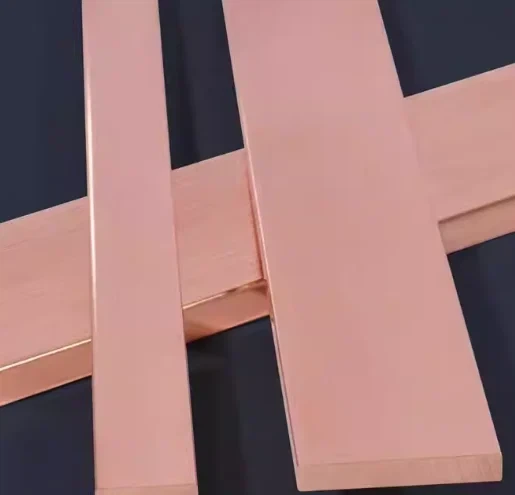

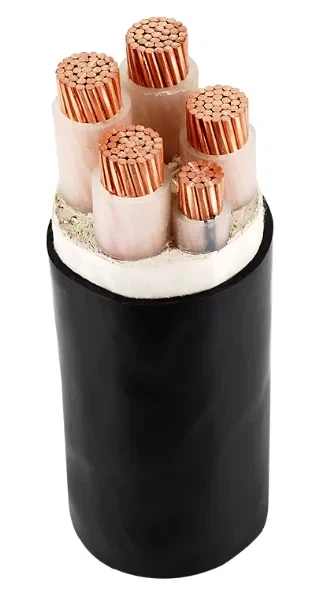

Filo con anima in rame, fila in rame (800A) |
KG |
60 |
Sopporta una corrente elevata di 800 A, raccoglie l'energia elettrica in ingresso a 4 canali e la trasmette all'interruttore principale e al lato della rete, che è il vettore principale della trasmissione di energia elettrica |
|
||
|
8 |
Interruttore automatico di protezione contro i fulmini (NXB-63AC63 4P) |
Pezzo |
1 |
Modulo di protezione della connessione-alla rete |
Garantire la sicurezza bidirezionale del sistema di generazione di energia e della rete elettrica, prevenire danni alle apparecchiature causati da guasti della rete/effetto isola/sovratensioni |
Controlla l'attivazione- del circuito di protezione da sovratensione, aiuta la realizzazione della funzione di protezione dai fulmini ed evita che il circuito di protezione dai fulmini anomalo incida sul circuito principale |
|
|
9 |
Dispositivo di protezione contro le sovratensioni (LYY1-40KA) |
Pezzo |
1 |
Elimina le sovratensioni transitorie causate da fulmini e fluttuazioni della rete e protegge i componenti elettrici nell'armadio |
|
||
|
10 |

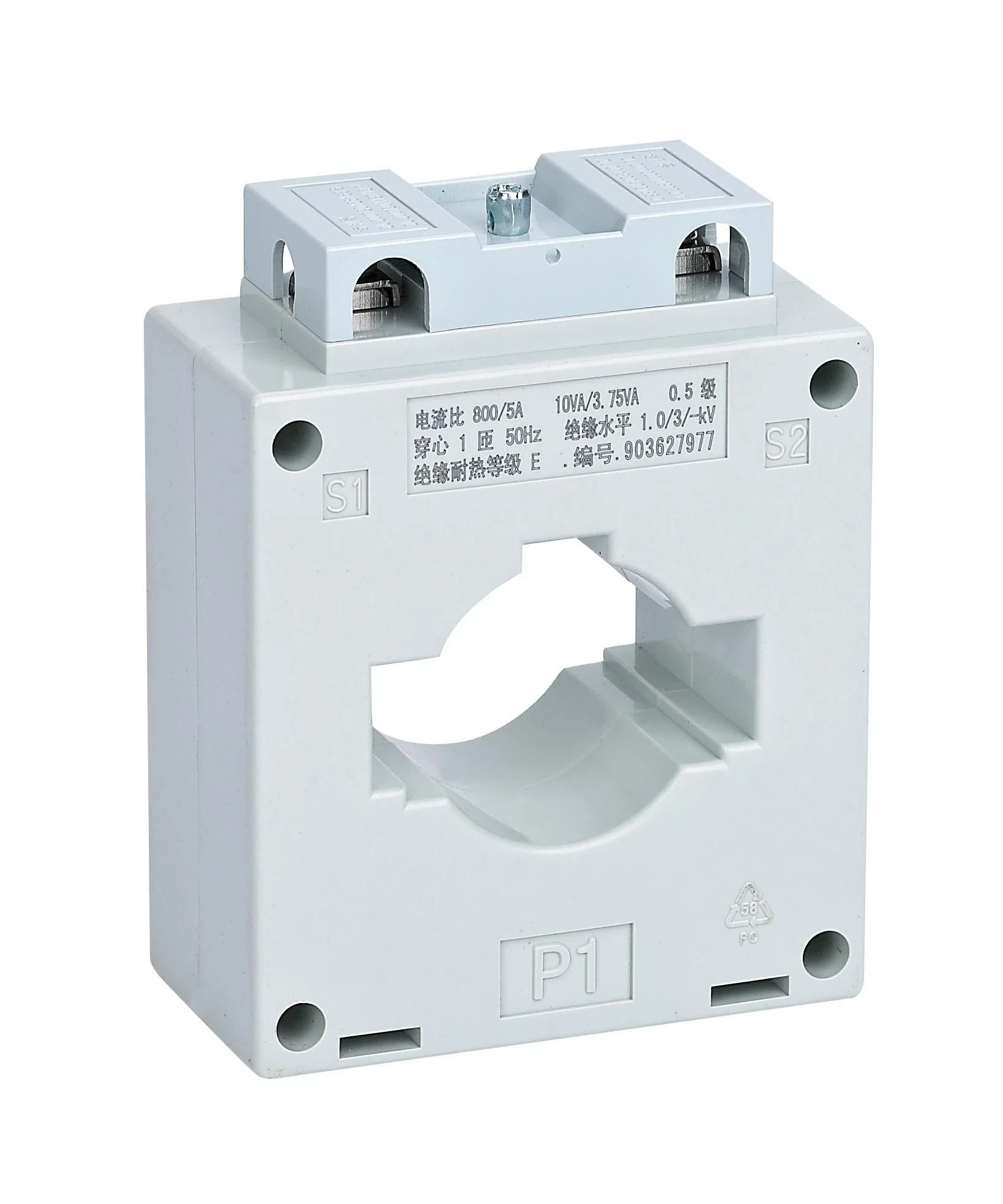

Trasformatore di corrente (BH-0.66 800/5 Classe 0,5) |
Pezzo |
3 |
Modulo di misurazione e monitoraggio della potenza |
Misura con precisione l'energia elettrica-connessa alla rete, monitora i parametri operativi della rete elettrica/del sistema di generazione di energia e fornisce dati per la risoluzione/diagnosi |
Converte una corrente di grandi dimensioni da 800 A in un piccolo segnale da 5 A, si adatta alla misurazione del contatore elettrico multifunzionale e garantisce la precisione della misurazione e la sicurezza delle apparecchiature |
|
|
11 |

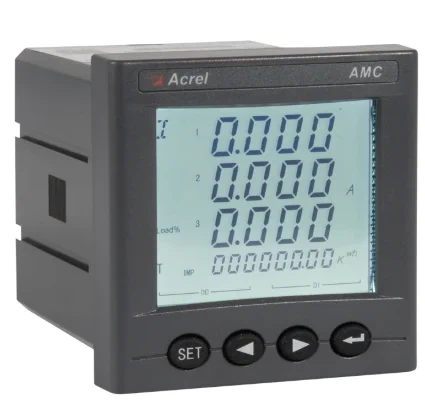

Contatore elettrico multifunzionale (AMC96L-E4, con comunicazione) |
Pezzo |
1 |
Misura l'energia elettrica connessa alla rete-, monitora parametri quali tensione, corrente e potenza e supporta la funzione di comunicazione per realizzare la trasmissione dei dati |
|
||
|
12 |
Luce di segnalazione (AD11-22/41) |
Pezzo |
3 |
Visualizza in modo intuitivo lo stato operativo dell'apparecchiatura (come accensione, chiusura della connessione alla rete-, allarme di guasto, ecc.) per la visualizzazione locale |
|
||
|
13 |
Staffa fissa ad artiglio (TMH) |
Pezzo |
2 |
Riparare i componenti relativi alla misurazione-, collaborare con la scatola antifurto-dell'elettricità-per realizzare la funzione antifurto dell'-elettricità-e garantire la sicurezza dei dati di misurazione |
|
||
|
14 |
Box anti-elettricità-furto (TMH) |
Pezzo |
1 |
Speciale per l'anti-elettricità-furto, protegge il cablaggio del circuito di misurazione e garantisce l'autenticità e l'accuratezza dei dati di misurazione dell'energia elettrica |
|
||
|
15 |
Mobile (GGD, L800×P800×H2200) |
Pezzo |
1 |
Cabinet e modulo ausiliario |
Fornire supporto di installazione e ambiente protettivo per garantire il funzionamento stabile dei componenti interni |
Fornire spazio di installazione per tutti i componenti, avere funzioni di base antipolvere e protettive e adattarsi all'ambiente di utilizzo interno |
|
|
16 |
Fusibile (RT14-400V 6A) |
Impostato |
5 |
Proteggere il circuito di alimentazione secondario e il circuito di controllo per evitare danni ai componenti di controllo e ai moduli di comunicazione dovuti a sovraccarico o cortocircuito |
|
||
|
17 |
Terminale attuale |
Pezzo |
45 |
Standardizzare la connessione delle linee di segnale corrente per una comoda disposizione del cablaggio e una successiva manutenzione |
|
||
|
18 |
Terminale di tensione |
Pezzo |
90 |
Standardizzare la connessione delle linee del segnale di tensione, garantire una trasmissione affidabile del segnale e facilitare la disposizione del cablaggio e la successiva manutenzione |
|||
|
19 |
Accessori come capocorda in rame, fascetta per cavi, clip di posizionamento, copertura in plastica |
- |
- |
Assistere nel cablaggio, nel fissaggio dei componenti e nella protezione dell'isolamento, garantire un cablaggio interno ordinato e un'installazione stabile dei componenti e migliorare l'affidabilità del funzionamento |
Cabinet collegato a griglia a 7-canali da 750 kW
Componenti della linea in ingresso e del circuito principale
Interruttore di connessione alla rete principale- (NXA16N16-MF4 1250A, 4P 65 kA)
Base di calcolo:
Potenza totale del sistema: 750kW
Voltaggio nominale: 380 V (tri-fase)
Fattore di potenza: prudenzialmente stimato a 0,8
Calcolo della corrente totale:
Intervallo di corrente operativa normale di circa 1200-1300 A
Funzioni intelligenti: dotato di apertura/chiusura elettrica, sganciatore di sottotensione, chiusura di controllo della tensione-e funzioni di ritardo, garantendo operazioni di connessione alla rete-sicure e controllate.
Interruttore automatico di ingresso (NM1-250L/4300B 50 kA)
Potenza stimata per canale dell'inverter:
7 canali di ingresso, ciascuno di circa 107 kW
Corrente per canale:
Giustificazione della selezione:
La classificazione di 250 A fornisce una capacità di sovraccarico pari a 1,23 volte, garantendo l'assenza di interventi fastidiosi durante i sovraccarichi dell'inverter a breve-termine.
Il potere di interruzione di 50 kA soddisfa i requisiti di tenuta alla corrente di cortocircuito-nel punto di connessione-della rete.
Il modello 4300B (con contatti ausiliari) facilita il monitoraggio dello stato a distanza.
Interruttore di isolamento (1500A/4P HD12)
Base di selezione:
Corrente nominale: 1500 A > 1250 A dell'interruttore principale, che soddisfa i requisiti di isolamento.
Fornisce punti di interruzione visibili per garantire la sicurezza assoluta per il personale di manutenzione.
Il design a 4 poli garantisce l'isolamento completo di tutti i conduttori sotto tensione.
Barra collettrice (barra di rame 80×10 mm)
Base di selezione:
Capacità di portata-di corrente delle sbarre in rame: TMY-80×10 (800 mm²) può trasportare circa 1600-1800 A in condizioni standard.
Controllo dell'aumento della temperatura: inferiore o uguale a 40 K con corrente operativa di 1250 A.
Un'area della sezione trasversale- sufficiente garantisce una bassa impedenza e una perdita di potenza minima.
I supporti multipli per sbarre collettrici garantiscono la stabilità meccanica sotto le forze elettromagnetiche di cortocircuito-.
Interruttore automatico miniaturizzato di ingresso (NXB-32A/4P)
Giustificazione della selezione:
Protezione dedicata dell'alimentazione per il terminale di raccolta contatori dell'ufficio di alimentazione.
Il rating di 32A garantisce la selettività con i dispositivi di protezione a monte.
Il design a 4 poli garantisce il completo isolamento dell'alimentazione elettrica del contatore.
Componenti del modulo di protezione
1. Scaricatore di sovratensione CA (NXUII-C40/40 kA)
Base di selezione:
La capacità di scarica di 40 kA (8/20 μs) soddisfa i requisiti dei test di Classe II per i sistemi di distribuzione a bassa-tensione.
Tensione operativa continua massima Uc~385 V CA, adatta per sistemi a 380 V.
Livello di protezione Up Inferiore o uguale a 1,8 kV, protegge efficacemente le apparecchiature a valle.
Interruttore automatico di protezione dallo scaricatore di sovratensione (NXB-63/63A/4P)
Giustificazione della selezione:
Protezione-frontend per lo scaricatore di sovratensione per evitare che influisca sul circuito principale in caso di guasto da cortocircuito.
Il valore nominale di 63 A si coordina con la corrente di scarica nominale dello scaricatore di sovratensione.
Componenti del modulo di misurazione
1.Trasformatore di corrente di misurazione (1200/5A Classe 0,5)
Base di selezione:
La corrente del circuito principale è di circa 1200-1300 A a pieno carico.
Il rapporto 1200/5A dà come risultato una corrente secondaria di 5A al carico nominale, adatta per strumenti di misurazione standard.
A 1250 A di corrente principale, corrente secondaria=(1250/1200)×5 ≈ 5,21 A, entro il campo di misurazione del misuratore.
La classe di precisione 0,5 soddisfa i requisiti di misurazione della connessione alla rete-per le applicazioni commerciali.
Il carico nominale corrisponde all'impedenza di ingresso del misuratore multifunzione.
Contatore multifunzione 2.380 V (con comunicazione RS485)
Giustificazione della selezione:
Visualizza potenza, tensione, corrente, frequenza, fattore di potenza ed energia.
La comunicazione RS485 consente il caricamento dei dati nei sistemi di monitoraggio.
Conforme ai requisiti della rete per l'acquisizione e il monitoraggio dei dati nei punti di connessione alla rete fotovoltaica-.
Supporta sia la visualizzazione locale che la trasmissione dati remota.
3. Spie di alimentazione (giallo/verde/rosso)
Giustificazione della selezione:
Fornisce un'indicazione visiva intuitiva dello stato dell'apparecchiatura:
Rosso: acceso/rete-connessa
Verde: standby/pronto
4. Scatola di giunzione sigillante per cavi e staffa avvisatore acustico (2 set)
Giustificazione della selezione:
Funzione anti-elettricità-furto per proteggere il cablaggio del circuito di misurazione.
Garantisce l'autenticità e l'accuratezza dei dati di misurazione dell'energia.
Conforme ai requisiti dell'ufficio di alimentazione elettrica per la sicurezza della misurazione.
Componenti del modulo di controllo e comunicazione
1.Relè orario
Giustificazione della selezione:
Fornisce funzioni di controllo del ritardo per un funzionamento coordinato.
Funziona con l'interruttore di connessione alla rete principale-per implementare la logica di chiusura/apertura ritardata.
Evita operazioni di commutazione contemporanee che potrebbero causare disturbi al sistema.
2.Relè intermedi (4 unità)
Giustificazione della selezione:
Amplifica i segnali di controllo dal controller o dagli interruttori manuali.
Converti la logica di controllo per azionare contattori e interruttori-a corrente elevata.
4 unità destinate a:
Comando di chiusura (1)
Comando di apertura (1)
Feedback sullo stato (1)
Logica di interblocco (1)
Garantisce l'esecuzione affidabile dei comandi di controllo di chiusura/apertura.
Pulsanti di chiusura/apertura e interruttore di trasferimento
Giustificazione della selezione:
Pulsanti di controllo manuale: consentono il funzionamento locale del circuito di connessione alla rete-durante la manutenzione o le emergenze.
Interruttore di trasferimento: consente di passare dalla modalità di controllo manuale a quella automatica.
Modalità automatica: riceve comandi remoti/PLC
Modalità manuale: funzionamento locale per esigenze di manutenzione o emergenza
Componenti del cabinet e dei moduli ausiliari
Governo standard 1.GGD (L1000×P800×H2200mm)
Giustificazione della selezione:
L'armadio GGD è un armadio di distribuzione standard a bassa-tensione, adatto per layout a corrente elevata e multi-circuito.
Le dimensioni possono ospitare:
Interruttore principale (dimensione telaio 1250A)
7 interruttori di ingresso (250 A ciascuno)
Sistema di sbarre
TA, misuratori, dispositivi di controllo e componenti ausiliari
La lamiera di acciaio-laminata a freddo con rivestimento a spruzzo fornisce una protezione di base dalla corrosione.
Classificazione per uso interno con ventilazione adeguata per la dissipazione del calore.
2.Fusibili di alimentazione secondari (RT28-32/6A, 6 unità)
Giustificazione della selezione:
Proteggere i circuiti di alimentazione secondari (alimentazione di controllo, alimentazione del modulo di comunicazione, alimentazione dello strumento).
La classificazione di 6 A può sopportare correnti di spunto di breve-durata fornendo al tempo stesso una disconnessione rapida durante i cortocircuiti.
6 unità destinate a:
Alimentazione del circuito di controllo (2)
Potenza del circuito di misura (2)
Alimentazione del modulo di comunicazione (1)
Pezzi di ricambio (1)
3.Cavi, terminali e accessori per cablaggio secondario
Giustificazione della selezione:
Collegamenti di trasmissione del segnale e di alimentazione per tutti i componenti di controllo e monitoraggio.
I terminali standardizzati garantiscono collegamenti affidabili e facilitano la manutenzione.
Dimensionamento corretto dei cavi in base ai requisiti di-capacità di trasporto di corrente e caduta di tensione.
|
NO. |
Nome del componente (con modello e specifiche) |
Unità |
Quantità |
Modulo funzione |
Funzione principale corrispondente del modulo |
Descrizione della funzione del componente |
Immagine |
|
1 |
Interruttore di connessione alla rete principale- (NXA16N16-MF4 1250A, 4P 65 kA) |
Pezzo |
1 |
Linea in entrata e modulo di distribuzione dell'alimentazione |
Ricevere l'energia CA in uscita dall'inverter, realizzare la raccolta e la distribuzione dell'energia e costruire il canale del circuito di connessione alla rete principale- |
Interruttore principale intelligente fisso con funzioni di apertura/chiusura elettrica, sganciatore di minima tensione, chiusura di controllo tensione e funzioni di ritardo. Esegue l'interruzione del circuito principale e la protezione da sovraccarico/cortocircuito- |
|
|
2 |
Interruttore automatico di ingresso (NM1-250L/4300B 50 kA) |
Pezzo |
7 |
Interruttore automatico in ingresso da 250 A, responsabile dell'interruzione e della protezione da-cortocircuito/sovraccarico di ciascuna linea in ingresso dell'inverter |
|
||
|
3 |
Interruttore automatico miniaturizzato di ingresso (NXB-32A/4P) |
Pezzo |
1 |
Interruttore di alimentazione per terminale di raccolta della misurazione dei servizi pubblici, che fornisce protezione indipendente del circuito di alimentazione per il terminale di misurazione |
|
||
|
4 |
Barra collettrice (barra di rame 80×10 mm) |
Impostato |
Parecchi |
Trasporta una grande quantità di corrente, raccoglie l'energia da 7 interruttori automatici di ingresso e la trasmette all'interruttore di connessione della rete principale-e al lato della rete |
|
||
|
5 |
Interruttore di isolamento (1500A/4P HD12) |
Pezzo |
1 |
Fornire evidenti punti di interruzione durante la manutenzione per garantire la sicurezza personale del personale operativo e di manutenzione |
|
||
|
6 |
Scaricatore di sovratensione CA (NXUII-C40/40 kA) |
Impostato |
1 |
Modulo di protezione della connessione-alla rete |
Garantire la sicurezza bidirezionale-del sistema di generazione di energia e della rete elettrica, prevenire danni alle apparecchiature causati da guasti/sovratensioni della rete |
Protezione contro i fulmini CA, soppressione delle sovratensioni transitorie, protezione dei componenti elettrici nell'armadio da fulmini o fluttuazioni della rete |
|
|
7 |
Interruttore automatico di protezione dallo scaricatore di sovratensione (NXB-63/63A/4P) |
Impostato |
1 |
Controllo dell'ingresso della protezione da sovratensione, controllo dell'accensione-spegnimento del circuito dello scaricatore di sovratensione, assistenza nella realizzazione della funzione di protezione contro i fulmini |
|
||
|
8 |
Misuratore multifunzione 380 V (con comunicazione RS485) |
Pezzo |
1 |
Modulo di misurazione e monitoraggio della potenza |
Misura con precisione l'energia elettrica-connessa alla rete, monitora i parametri operativi della rete elettrica/del sistema di generazione di energia e fornisce dati per la risoluzione/diagnosi |
Visualizza potenza, tensione, corrente, supporta la comunicazione RS485, realizza la misurazione dell'energia elettrica e la trasmissione dei dati |
|
|
9 |
Trasformatore di corrente di misura (1200/5A Classe 0,5) |
Pezzo |
3 |
Converte una corrente di grandi dimensioni da 1200 A in un piccolo segnale da 5 A, si adatta alla misurazione del contatore multifunzionale, garantisce la precisione della misurazione e la sicurezza delle apparecchiature |
|
||
|
10 |
Indicatore luminoso di alimentazione (giallo/verde/rosso) |
Pezzo |
5 |
Visualizza in modo intuitivo lo stato operativo dell'apparecchiatura (come accensione, chiusura della connessione alla rete-, allarme di guasto, ecc.) per la visualizzazione locale |
|
||
|
11 |
Scatola di giunzione sigillata con piombo, staffa avvisatore acustico |
Impostato |
2 |
Anti-elettricità-furto, garantisce l'autenticità e la sicurezza dei dati di misurazione dell'energia elettrica |
|
||
|
12 |
Relè orario |
Pezzo |
1 |
Modulo di controllo e comunicazione della connessione alla rete- |
Realizza la commutazione intelligente del circuito di connessione alla rete-, scambia informazioni con il sistema di monitoraggio fotovoltaico/dispacciamento della rete e soddisfa i requisiti di dispacciamento |
Fornisce la funzione di controllo del ritardo, collabora con l'interruttore di connessione alla rete principale- per realizzare la logica di chiusura/apertura ritardata |
|
|
13 |
Relè intermedio |
Pezzo |
4 |
Amplifica i segnali di controllo, converte la logica di controllo, garantisce l'esecuzione affidabile di chiusura/apertura e altri comandi di controllo |
|
||
|
14 |
Pulsante di chiusura/apertura, interruttore di trasferimento |
Pezzo |
3 |
Controlla manualmente localmente la chiusura e l'apertura del circuito di connessione della rete-, cambia modalità di controllo (come manuale/automatico) |
|
||
|
15 |
Armadio standard GGD (L1000×P800×A2200mm) |
Pezzo |
1 |
Cabinet e modulo ausiliario |
Fornire supporto di installazione e ambiente protettivo per garantire il funzionamento stabile dei componenti interni |
Cabinet per interni, verniciatura a spruzzo su lamiere laminate a freddo-, fornisce spazio di installazione e protezione di base per tutti i componenti |
|
|
16 |
Fusibile di alimentazione secondario (RT28-32/6A) |
Pezzo |
6 |
Proteggere i circuiti di potenza secondari, evitare danni ai componenti di controllo dovuti a sovraccarico o cortocircuito delle linee secondarie |
|
||
|
17 |
Cavi, terminali e accessori per cablaggio secondario |
Quantità |
Parecchi |
Standardizzare la connessione delle linee secondarie, realizzare la trasmissione del segnale e il collegamento dell'alimentazione di vari componenti di controllo e monitoraggio, facilitare la manutenzione |
|
