La crescente adozione dei sistemi fotovoltaici (PV) in applicazioni residenziali, commerciali e industriali richiede una comprensione approfondita dei diversi tipi di carichi elettrici, induttivo, induttivo e resistivo, che interagiscono con questi sistemi. Questo documento fornisce un'analisi approfondita di questi tipi di carico, le loro caratteristiche, gli impatti sulle prestazioni del sistema fotovoltaico e le valutazioni comparative. Particolare enfasi è posta sui carichi lato utente nelle applicazioni fotovoltaiche, compresi i loro effetti sulla qualità dell'alimentazione, l'efficienza e la stabilità del sistema. La discussione copre anche le strategie di mitigazione per l'ottimizzazione delle prestazioni del sistema fotovoltaico in condizioni di carico variabili.

I sistemi fotovoltaici (PV) sono sempre più integrati nelle moderne reti elettriche, in particolare sul lato utente, dove forniscono elettricità a consumatori residenziali, commerciali e industriali. L'efficienza e la stabilità dei sistemi fotovoltaici dipendono in modo significativo dalla natura dei carichi collegati. I carichi elettrici possono essere ampiamente classificati in tre tipi:

Carichi resistivi - Resistenza pura

Carichi induttivi - Carichi con induttanza significativa

Carichi capacitivi - Carichi con capacità dominante

Ogni tipo di carico interagisce in modo diverso con gli inverter PV, influenzando la qualità di potenza, l'efficienza e l'affidabilità del sistema. Questo documento esplora in dettaglio queste interazioni, fornendo un'analisi comparativa e raccomandazioni per la progettazione ottimale del sistema fotovoltaico.

Caratteristiche fondamentali dei tipi di carico

Definizione di carico resistivo

I carichi resistivi sono il tipo più semplice, in cui la corrente e la tensione sono in fase. Consumano una potenza reale (P) e non introducono la potenza reattiva (Q).

Caratteristiche chiave:

Power Factor (pf)=1 (unità di potenza).

Nessun cambiamento di fase tra tensione e corrente.

Impatto sui sistemi fotovoltaici:

Efficienza: alto, poiché non è coinvolto alcun potere reattivo.

Stabilità: impatto minimo sugli inverter fotovoltaici, poiché forniscono un carico stabile e lineare.

Armoniche: trascurabile, a meno che non siano presenti carichi resistivi non lineari (ad es. Dimmer).Classificazione dei carichi resistivi sul lato dell'utente

Carico resistivo domestico

Equipaggiamento di illuminazione (lampade a incandescenza tradizionali, lampade alogene di tungsteno (generazione di calore ed emissione di luce attraverso la resistenza del filamento)

Elettrodomestici di riscaldamento (scaldabagni elettrici, riscaldatori elettrici, coperte elettriche, scaldamuscoli, forni elettrici, ferri elettrici, ferri da arricciatura, ecc.)

Elettrici a bassa potenza (caricabatterie, ventilatori elettrici, ecc.)

Piccoli carichi resistivi industriali e commerciali

Attrezzatura da riscaldamento per piccoli negozi (come macchine da bevanda a caldo nei minimarket e piccoli forni elettrici (riscaldamento a resistenza pura) nelle panetterie)

Attrezzatura da ufficio (componenti di riscaldamento (riscaldamento a filo di resistenza) di alcune stampanti e coper vecchio stile)

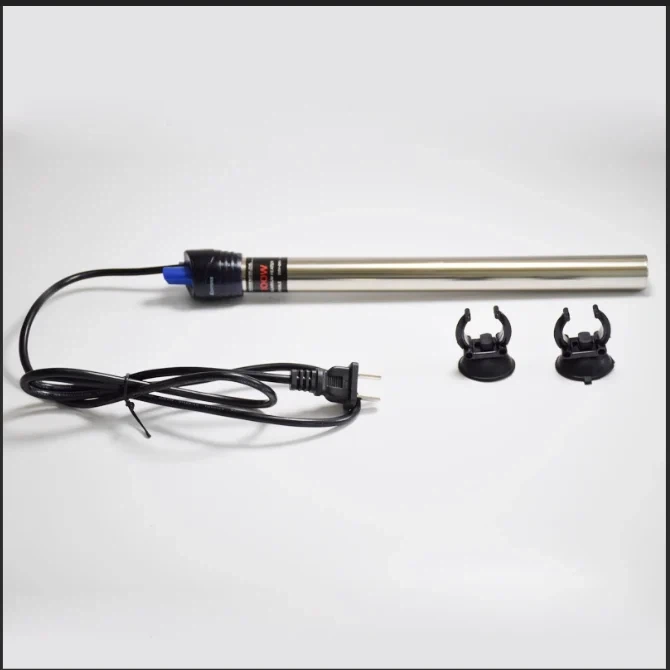

Attrezzature ausiliarie agricole (fili di riscaldamento elettrico per piccole serre (per conservazione del calore), piccole aste di riscaldamento elettriche per l'acquacoltura)

Definizione di carico induttivo

I carichi induttivi introducono un ritardo di fase, in cui la corrente è in ritardo rispetto alla tensione a causa della reattanza induttiva (xl=2 πfl).

Caratteristiche chiave:

Fattore di potenza (PF) <1 (in ritardo).

Consumo di potenza reattivo (Q=vi Sinφ).

Impatto sui sistemi fotovoltaici:

Efficienza: ridotto a causa delle perdite di potenza reattive.

Stabilità: può causare gocce di tensione e fluttuazioni di potenza.

Armoniche: può introdurre armoniche se non lineari (ad es. Drive a frequenza variabile).

Strategie di mitigazione:

Condensatori di correzione del fattore di potenza (PFC) per compensare la PF in ritardo.

Uso di filtri attivi per mitigare le armoniche.Classificazione dei carichi induttivi sul lato dell'utente

Carichi del tipo di motore

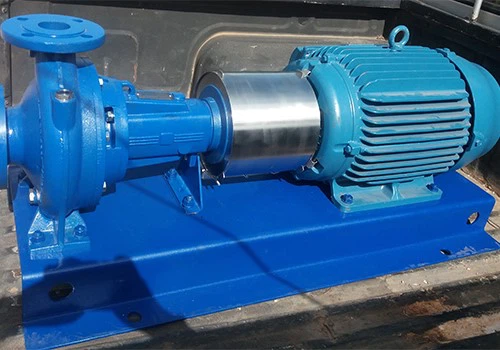

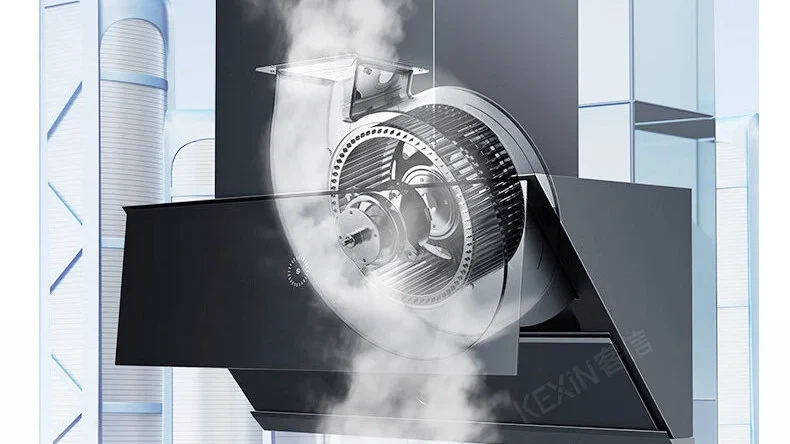

Elettrodomestici (compressori del frigorifero, compressori del condizionatore d'aria e motori della ventola, motori a lavatrice, motori a forno a forno a microonde, motori a gamma di cappa, ecc.)

Attrezzature industriali e commerciali (motori della pompa dell'acqua (irrigazione agricola, sistemi di approvvigionamento idrico), ventilatori (ventilazione, dissipazione del calore), motori a cinghia del trasporto, motori di macchine utensili, motori ascensori, ecc.)

Piccole apparecchiature (strumenti elettrici (come trapani elettrici, macchine da taglio), motori del tapis roulant, motori della ventola di raffreddamento all'interno di pile di ricarica di veicoli elettrici, ecc.)

Apparecchiature elettromagnetiche

Valvole del solenoide (come valvole a gas domestico e valvole a solenoide del purificatore d'acqua, che controllano l'apertura e la chiusura della valvola generando un campo magnetico attraverso l'energia della bobina)

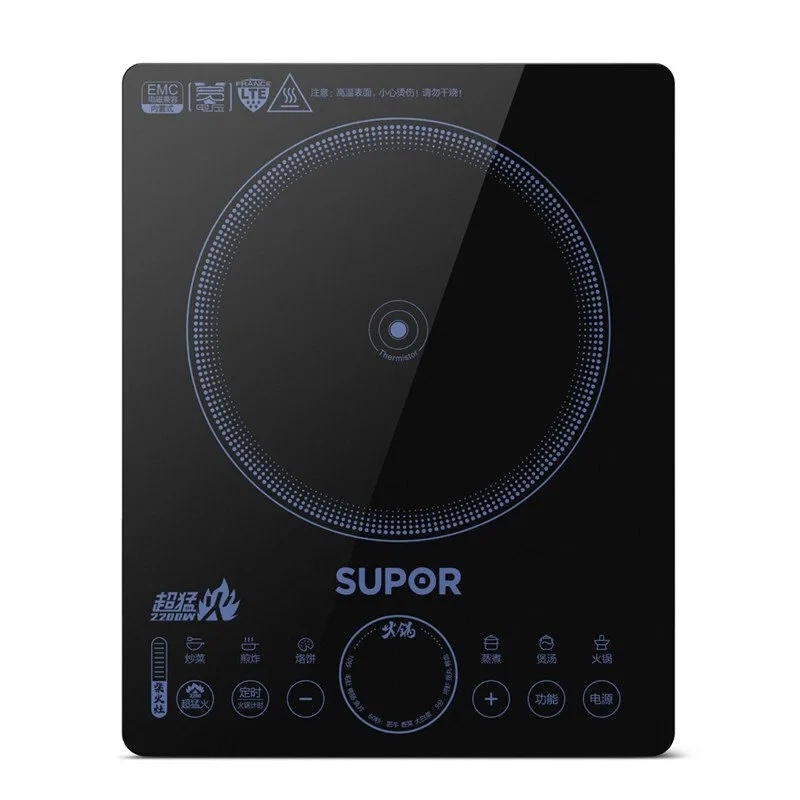

Cooker induzione/cucina a induzione (utilizzando una bobina per generare un campo magnetico alternato, causando il riscaldamento delle pentole. Il componente del nucleo è la bobina di riscaldamento)

Altri carichi induttivi

Welding Machine (con un gran numero di bobine all'interno, si basa sull'induzione elettromagnetica per generare corrente di saldatura durante il funzionamento ed è un forte carico induttivo)

Definizione di carico capacitivo

I carichi capacitivi introducono un cavo di fase, in cui la tensione dei cavi di corrente dovuta alla reattanza capacitiva (xc=1/(2πfc)).

Caratteristiche chiave:

Fattore di potenza (PF) <1 (leader).

Generazione di potenza reattiva (Q=vi sinφ).

Impatto sui sistemi fotovoltaici:

Efficienza: può migliorare l'efficienza se utilizzata per PFC, ma l'eccessiva capacità può causare una sovratensione.

Stabilità: può portare a problemi di risonanza con l'induttanza della griglia.

Armoniche: può amplificare le armoniche se progettate in modo improprio.

Strategie di mitigazione:

Dimensizzazione corretta dei condensatori PFC.

Uso di filtri armonici.Classificazione dei carichi capacitivi sul lato dell'utente

Apparecchiature elettroniche di alimentazione

Il condensatore laterale CC del convertitore/inverter di frequenza (il bus CC delle apparecchiature come inverter fotovoltaici e unità di frequenza variabile (VFD) è generalmente dotato di condensatori elettrolitici di grande capacità per levigare la tensione DC e sopprimere il vaso)

I condensatori del filtro di ingresso degli alimentatori di commutazione (i circuiti di filtro capacitivi sono generalmente installati nella parte anteriore degli alimentatori di commutazione per server di computer, stazioni di base di comunicazione e altre apparecchiature)

SCUNSAZIONE ATTREZZATURA DI ALIMENTAZIONE (caricabatterie per telefoni cellulari, adattatori per laptop, alimentatori del router, alimentatori del driver leggero a LED)

Attrezzatura inverter negli elettrodomestici (condizionatori d'aria inverter, lavatrici inverter, frigoriferi inverter)

Strumenti elettronici (stampanti, fotocopiatrici, forni a microonde (alcuni modelli), televisori (in particolare TV LCD, che hanno un gran numero di condensatori sulla scheda di alimentazione interna), ecc.)

Dispositivo condensatore di compensazione

I condensatori di correzione del fattore di potenza (PFC) (nelle strutture industriali o commerciali, sono installati dispositivi di compensazione dei condensatori paralleli per migliorare il fattore di potenza (in particolare per compensare la potenza reattiva di carichi induttivi come i motori)

L'apparecchiatura SVG nelle centrali elettriche fotovoltaiche (dispositivi dinamici di compensazione della potenza reattiva (come SVG) possono produrre energia reattiva in modalità capacitiva per regolare la tensione della griglia)

Analisi comparativa dei tipi di carico nei sistemi fotovoltaici

Considerazioni sul carico sul lato utente nei sistemi fotovoltaici

I sistemi fotovoltaici sul lato utente devono gestire un mix di carichi resistivi, induttivi e capacitivi. Le sfide chiave includono:

Problemi di qualità del potere

Fluttuazioni di tensione dovuta a improvvisa commutazione del carico induttivo.

Distorsione armonica da carichi non lineari (ad es. Inverter, driver a LED).

Lo squilibrio del potere reattivo che colpisce la stabilità della griglia.

Ottimizzazione dell'efficienza

Il monitoraggio massimo dei punti di alimentazione (MPPT) deve tenere conto dei diversi tipi di carico.

Il dimensionamento degli inverter dovrebbe considerare il picco delle richieste di potere reattivo.

Interazione e stabilità della griglia

Rischi dell'isola se i sistemi fotovoltaici non possono corrispondere alla domanda di carico.

Instabilità di frequenza dovuta a carichi eccessivi capacitivi.

Strategie di mitigazione e ottimizzazione

Per migliorare le prestazioni del sistema fotovoltaico in carichi misti:

Correzione del fattore di potenza attivo (PFC): utilizzare la compensazione di potenza reattiva basata su inverter.

Filtri armonici: installare filtri passivi/attivi per mitigare le distorsioni.

Gestione del carico intelligente: dare la priorità ai carichi resistivi durante la generazione di PV bassa.

Integrazione di accumulo di energia: le batterie possono tamponare le richieste di potenza reattiva.

Comprendere il comportamento dei carichi capacitivi, induttivi e resistivi è cruciale per ottimizzare le prestazioni del sistema fotovoltaico sul lato dell'utente. Mentre i carichi resistivi sono i carichi più semplici, induttivi e capacitivi introducono complessità come potere reattivo, armoniche e sfide di stabilità. Le strategie di mitigazione adeguate, tra cui PFC, filtraggio armonico e gestione del carico intelligente, sono essenziali per l'integrazione PV efficiente e affidabile.
